	패시브란 (아홉번째 이야기, L-PAD를 이용한 음압조절 - 2)

이번시간에는 L-PAD 에 대해 본격적으로 알아보도록 하겠습니다.

생각외로 간단한데 첨부하여 드린 그림들을 살펴보시면 쉽게 아실수 있으실겁니다.

Highpass 혹은 Lowpass 등을 포함한 모든 Filter 는 Filter 뒤에 걸리는 부하의 합에 의해 결정됩니다.

예를 들어보면...

Highpass filter 뒤에 4옴 스피커만이 연결되어 있다면 그 필터는 4옴용 필터이고...

Highpass filter 뒤에 2옴 저항과 4옴 스피커가 연결되어있다면 그 필터는 6옴용 필터이고...

Highpass filter 뒤에 4옴 저항과 4옴 스피커가 연결되어있다면 그 필터는 8옴용 필터입니다.

물론 주파수에 따른 임피던스 변화값은 무시하여야겠지요...^^

쉽게 풀어보면 필터는 뒤에 딸려오는것이 저항이던 임피던스건 상관없이 전체의 합에 의해 결정된다...

라고 생각하시면 됩니다.

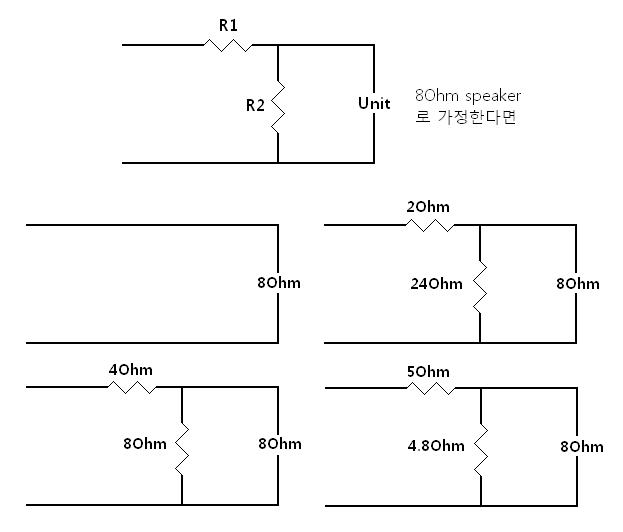

첨부하여 드린 그림을 말로 설명해보면...

8옴유닛 하나 걸려있는 회로와...

8옴유닛에 8옴저항을 하나 병렬로 연결하고 그 앞에 4옴유닛을 직렬로 하나 연결한 회로가 어떠한 차이가

있을지 생각해 보도록 하겠습니다.

우선 유닛 8옴과 저항 8옴이 병렬이니 4옴이 되겠지요...

거기에 4옴저항이 직렬연결이니 합하면 8옴이 됨은 당연한 이야기입니다...

필터는 뒤에 딸려오는것이 저항이던 임피던스건 상관없이 전체의 합에 의해 결정된다... 라 말쑴을 드렸는

데 저항없이 8옴유닛 걸려있는것과 저항 두개 연결하여 8옴으로 만들것은 필터입장에서 보면 다를 이유가

하나도 없습니다. 동일한 회로입니다...^^

하지만 스피커에만 출력되어야 할 것이 저항 두 개를 통해 손실되기 때문에 당연히 음압이 줄겠지요...

이러한 원리를 이용한 것이 L-PAD입니다.

참 쉽지요...

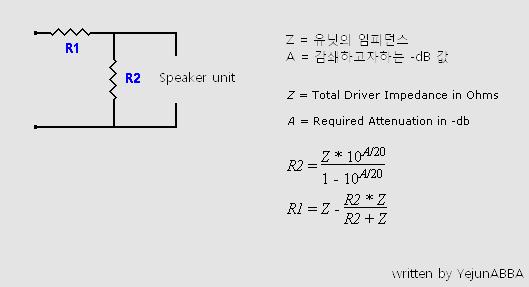

첨부하여 드린 공식을 이용하여 원하고자 하는 dB값을 구하시면 쉽게 적용이 가능하게 됩니다.

참고로 말씀드리면 저는 L-PAD 사용하지 않습니다...

주변분께서 사용하시려 하면 극구 말리기까지 합니다.

이전에 L-PAD 설명에 앞서 음압조절방법 1을 말씀드린 이유이기도 한데 이 점은 스스로 경험에 의해 판단

하심이 좋을 것 같습니다.

즐거운 오디오생활 하세요...^^
