지난 시간까지 일반적이긴 하지만 이것저것 말씀드렸는데 지금까지의 내용만을 가지고도 어느 정도 제작은 가능할
것으로 봅니다.
시간을 얼마만큼 줄일 수 있느냐가 관건인데 몇 가지 내용들을 더 알게 되시면 최종단까지 이르는 시간이 많이 단축
되겠지요...
관점의 차이이기도 하지만 전문적이냐 그렇지 않느냐로 보셔도 될 내용입니다.
결국 중요하긴 합니다만 몰라도 제작에 문제되는 것은 아닙니다...^^
길게 돌아가긴 하지만 직접 만들어 가시면서 부족한 부분들을 알아 가시는 것도 또 다른 재미인데 알면 알수록 어려
우면서도 빠져드는 것이 패시브이기 때문입니다.
알면 좋고 몰라도 이 정되면 된다... 라는 선에서 끝낼 수 있는 부분인데 그래도 아는 것이 좋겠지요...^^
음냐... 뭔소린지...
패시브 제작에 있어 가장먼저 살펴 보게되는 것이 유닛의 임피던스입니다. 가장 중요한 부분이기도 합니다.
일반적으로 공칭 임피던스가 표시되어있는데 임피던스의 경우 주파수에 따라 변화하는 값이기 때문에 실 제작 시
매우 어려운 부분중 하나가 임피던스 값 선정입니다.
원 제조사에서 Spec 을 제시하긴 하지만 실제 측정해보면 다른 값이 나올때도 많습니다.
결국 패시브는 임피던스... 속편히 저항을 다루는 기술이라는 이야기가 되겠지요...
패시브 회로를 살펴보시면 입력신호가 콘덴서와 코일등의 소자를 거쳐 주파수 필터링이 된 후 일종의 저항덩어리인
스피커를 구동시켜주게 되는데 전구라던가 기타 여러 가지 전기장치와 별반 다를 것이 없다 보시면 쉽게 접근이 가
능합니다.
저항에 걸리는 부하에 따라 음압이 결정되기 때문에 예전에 중고등시절 공부하였던 전기적인 회로부분을 조금 자세
히 살펴보시면 어느정도 도움이 되실 겁니다.
그럼 본론으로 돌아와서 이번 시간에는 임피던스를 다루는 법... 즉 조벨에 대해 알아보도록 하겠습니다.
패시브 자작하시는분들이 가장 많이 오해하는 부분중 하나가 조벨이기도 한데 원 목적을 벗어나 피크제어를 위한 필
터라는 개념으로 조벨을 대하고 계십니다.
물론 피크가 제어되기도 합니다만 원 사용목적과는 방향이 다르지요...
조벨을 다른말로 Impedance Equalization Circuit 라 부르는데 말 그대로 임피던스를 같게 해 주는 필터입니다.

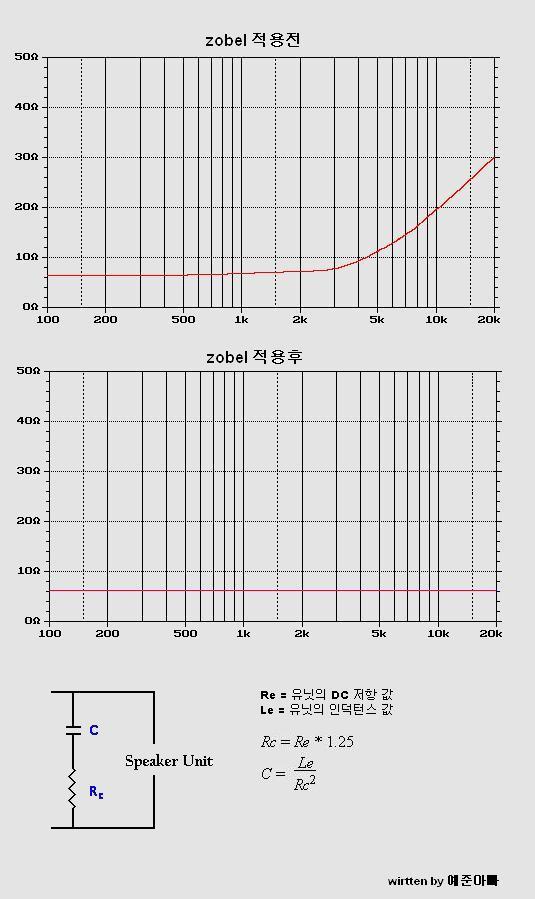

첨부하여 드린 그림을 보시면 조벨 적용 전후의 차이를 잘 아실 수 있으실 겁니다.
임피던스값... 정확하게 말해서 보이스코일의 임피던스값이 주파수 변화에 따라 상승하는 이유는 코일의 리액턴스
때문입니다. 일반적으로 서브우퍼같은 보이스코일이 큰 유닛의 경우 임피던스 증가율이 두드러지게 나타납니다.
트윗도 동일하게 상승하지만 증가율이 적지요... 미드단에 조벨이 주로 적용되는 이유이기도 합니다.
위에 주파수 변화에 따른 임피던스 값이 참 중요하다 말씀드렸는데 조벨을 적용하면 이러한 고민이 해결됩니다..
임피던스가 다르다는 말은 전혀 다른 유닛으로 보아도 무관할정도로 대단히 중요한 의미인데 패시브를 설계함에 있어
아무리 강조하여도 지나치지 않는 부분이기도 합니다.
조벨 유무에따라 접근방식이 많이 다르지요...
임피던스가 전 영역에서 동일한 값으로 보정이 되다보니 특정 주파수 대역에 존재하였던 피크도 줄어들 때가 많습니다.
부수적인 효과이지요...
이처럼 조벨 유무에 따라 필터 계산값이 많이 달라지는데 당연한 이야기이긴 하지만 임피던스 값이 다르기 때문에 그러
합니다.
결국 다시 돌아와 청감상 들어가면서 맨땅에 해딩인데 참 난감한 방법이 아닐 수 없습니다.
청감에 의한 튜닝은 꼭 필요한 과정입니다.
허나 처음부터 무작정 들어가면서 만드는 것은 많은 무리가 따르겠지요,..
즐거운 오디오생활 하세요... ^^ |
|
